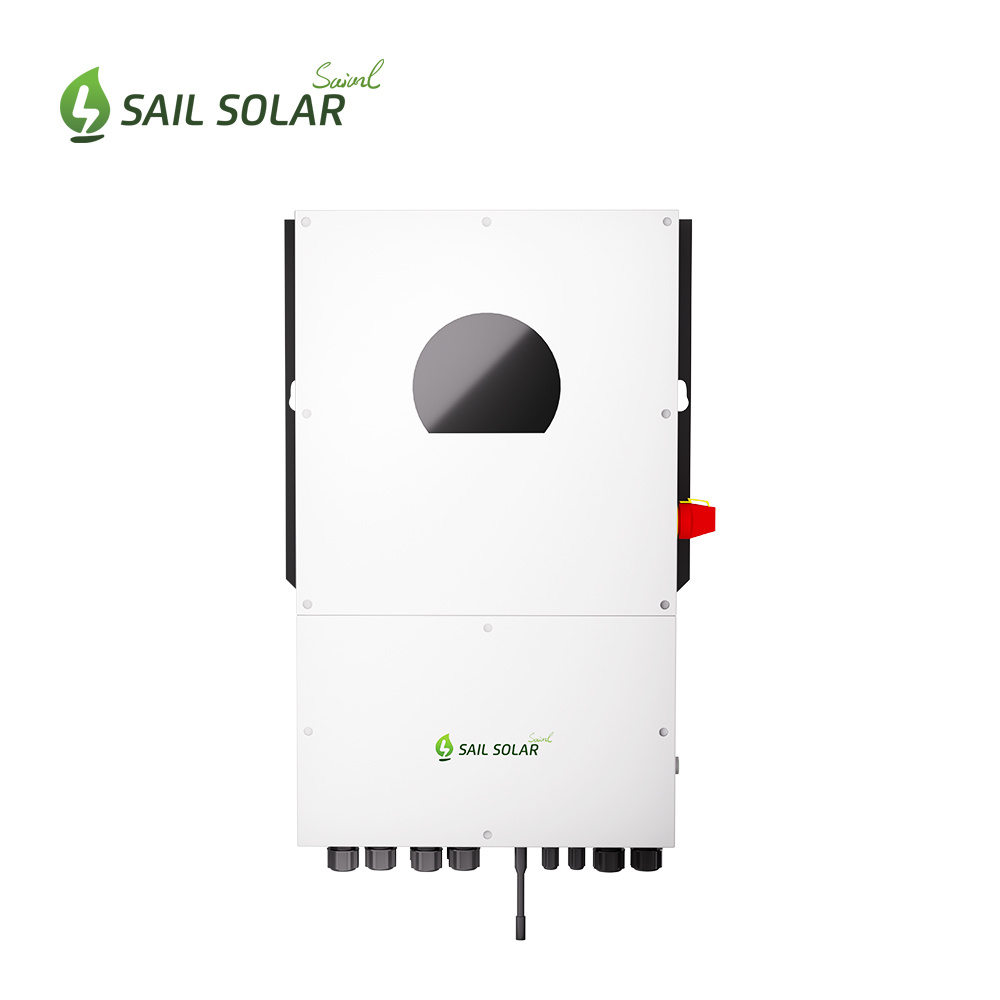

Onduleur solaire hybride intelligent monophasé 48 V CC pour système photovoltaïque de 12 kW avec stockage d'énergie pour usage domestique
L'onduleur hybride monophasé SAIL SOLAR Helios-12KLV-US peut être connecté en parallèle jusqu'à 6 unités, et le système peut être étendu jusqu'à 72 kW. L'appareil est équipé d'un émetteur Wi-Fi, permettant une communication sans fil entre l'onduleur et la plateforme de surveillance.
Numéro d'article :
Helios-12KLV-USParallèle :
6 UnitsPuissance maximale :
12000WTension de sortie :
120V/240VGarantie :
5 YearsProtection :
IP65Taper :
Hybrid AC/DC InverterLe système de gestion de l'alimentation de l'onduleur hybride à phase divisée Helios-12KLV-US prend en charge de multiples options d'entrée et de sortie, notamment le 120 V/240 V et le 120 V/208 V, dispose d'un compartiment de câble à porte, est équipé d'un disjoncteur CC de 300 A et d'un disjoncteur CA de 60 A intégrés, comprend une fonction de couplage CA intégrée et le Wi-Fi pour la surveillance mobile via une application, accepte une deuxième source d'alimentation compatible avec les générateurs, dispose d'une détection de défaut d'arc (AFD) et d'un arrêt rapide (RSD) intégrés, offre un capteur CT externe pour garantir une autoconsommation à 100 %, comprend un port de communication intégré pour le BMS (RS485), permet à l'utilisateur de régler le courant et la tension de charge et prend en charge le fonctionnement en parallèle jusqu'à 6 unités.
Spécification
MODÈLE | Helios-12KLV-US |
Puissance d'entrée PV maximale | 12000W |
Puissance de sortie nominale | 10 000 VA/10 000 W |
Puissance de charge maximale | 10000W |
ENTRÉE PV (CC) |
|
Tension continue maximale | 600 V CC |
Tension de démarrage / Tension d'alimentation initiale | 125 V CC / 160 V CC |
Plage de tension MPP | 120 V CC ~ 550 V CC |
Nombre de suiveurs MPP / Courant d'entrée maximal | 2 / 18A (MAX 30A) |
SORTIE DU RÉSEAU (CA) | |
Tension de sortie nominale | 120 V CA (PN), 208 V CA (PP), 240 V CA (PP) |
Plage de tension de sortie | 105,5 VCA - 132 VCA (par phase) |
Courant de sortie nominal | 41,7 A par phase |
| Facteur de puissance | 0,9 de retard à 0,9 d'avance |
ENTRÉE CA |
|
Tension de démarrage CA / Tension de redémarrage automatique | 85 VCA (par phase) / 90 VCA (par phase) |
Plage de tension d'entrée acceptable | 90 - 140 V CA (par phase) |
Courant d'entrée CA maximal | 60 A par phase |
SORTIE EN MODE BATTERIE (CA) |
|
Tension de sortie nominale | 120 V CA (PN), 208 V CA (PP), 240 V CA (PP) |
| Forme d'onde de sortie | Onde sinusoïdale pure |
Rendement (CC vers CA) | 91% |
BATTERIE ET CHARGEUR | |
Tension continue nominale | 40-62 V CC / 48 V CC |
Courant de charge solaire maximal | 200 A |
| Courant de charge CA maximal | 200 A |
| Courant de charge maximal | 200 A |
PHYSIQUE |
|
Dimensions, P x L x H (mm) | 215,5 x 515 x 798 |
Poids net (kg) | 49 |
ENVIRONNEMENT |
|
Température de fonctionnement | 25°C à 60°C (déclassement >45°C) |
| PROTECTION ET CERTIFICAT | |
| Sécurité | UL1741SA, UL1741SB, CSA 22.2.107.1, CEC |
| Norme de raccordement au réseau | IEEE 1547.1:2020 ; IEEE 1547:2018, Règle 21 de Californie, Règle 14H de HECO |
| CEM | FCC Partie 15 Classe B |
| Interrupteur CC PV - NEC 250.15 | Oui |
| Détection des défauts à la terre — NEC 690.5 | Oui |
| Protection contre l'arrêt rapide des systèmes photovoltaïques - NEC 690.12 | Oui |
| Détection des défauts d'arc photovoltaïques — NEC 690.11 | Oui |
| Protection contre la foudre à l'entrée PV | Oui |
| Disjoncteur d'entrée et de sortie CA 3 x 60 A | Intégré |
| Disjoncteur CC de batterie 200 A x 2 | Intégré |

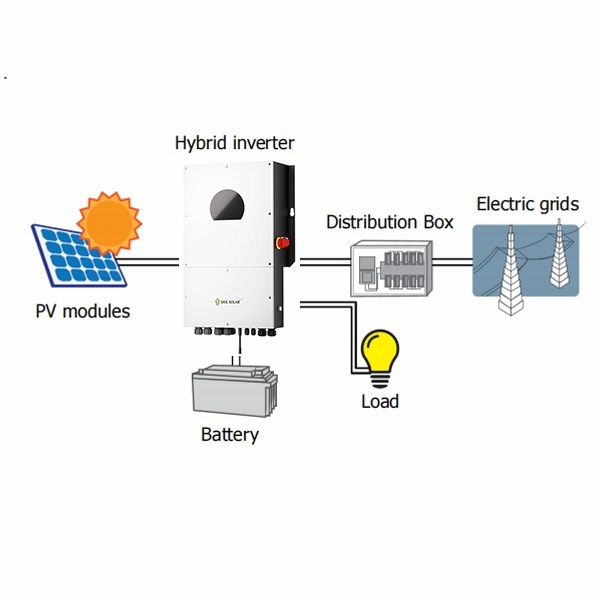

Cet onduleur solaire possède trois modes de fonctionnement.

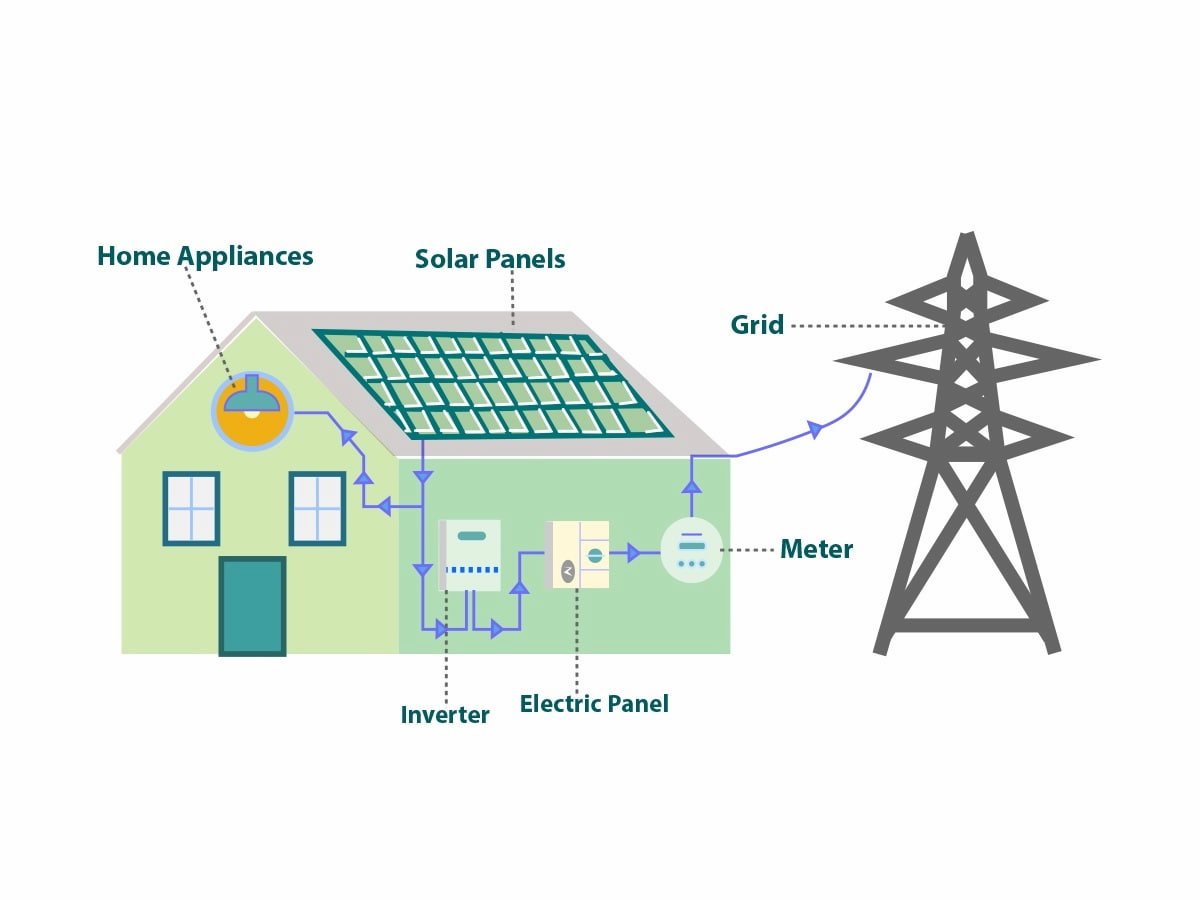

Le raccordement au réseau avec alimentation photovoltaïque de secours permet de réinjecter de l'énergie dans le réseau, d'alimenter la charge et de charger la batterie.
L'énergie photovoltaïque peut être réinjectée dans le réseau, alimenter la charge et charger la batterie. Ce mode propose quatre options : raccordement au réseau avec secours I, II, III et IV. L'utilisateur peut y configurer la priorité d'alimentation de l'énergie photovoltaïque, la priorité de la source de charge et la priorité de la source d'alimentation de la charge. Cependant, lorsque l'option « Raccordement au réseau avec secours IV » est sélectionnée, l'onduleur fonctionne selon deux logiques prédéfinies, en fonction des périodes de pointe et des périodes creuses de la consommation électrique. Seules ces périodes peuvent être paramétrées pour une consommation électrique optimale.
Seul l'énergie photovoltaïque raccordée au réseau peut être réinjectée dans le réseau.
Hors réseau : l’énergie photovoltaïque alimente uniquement la charge et recharge la batterie. Aucune injection sur le réseau n’est autorisée.
Cet onduleur intègre également un chargeur de batterie MPPT. Grâce à la fonction parallèle, désormais de série sur cette version, il est possible d'étendre le système jusqu'à 72 kW. De plus, cet appareil est équipé d'un émetteur Wi-Fi permettant la communication sans fil entre les onduleurs hors réseau et la plateforme de surveillance. Les utilisateurs peuvent accéder à l'onduleur surveillé et le contrôler via une application dédiée. Cet onduleur est doté de plusieurs ports de communication et d'un emplacement pour interfaces de communication alternatives, permettant ainsi la connexion à un PC équipé du logiciel approprié. Que vous souhaitiez alimenter votre maison en cas de coupure de courant, faire fonctionner des machines agricoles lourdes ou garantir une alimentation continue dans un environnement commercial, notre onduleur de 12 kW est prêt à répondre à vos besoins énergétiques en toute simplicité.
